INA MLFI200-3ZR
- 型號：
- MLFI200-3ZR
- 品牌：
- INA
- 系列：
- MLFI..-3ZR
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必專業銷售INA MLFI200-3ZR，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要MLFI200-3ZR最新規格、圖紙、報價等資料可聯系我司銷售部！
- 許用靜扭矩
- M0y per
- 1100
- Nm
- 滑塊導軌系統的許用扭矩 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- M0z per
- 788
- Nm
- 滑塊導軌系統的許用扭矩 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- 尺寸
- ly
- 7069
- cm^4
- 支撐軌的幾何轉動慣量
- lz
- 899
- cm^4
- 支撐軌的幾何轉動慣量
- 說明
- 3 x 50 AT 10
- 齒形帶
- 5640
- N
- 齒形帶的許用工作載荷
- 207
- Nm
- 最大驅動力矩
- 0.95
- kg/m
- 齒形帶的質量
- 230
- mm/Umdr
- 進給量(mm/轉)
- 35.2 x 10^-4
- kg x m^2
- 兩個齒輪的質量慣性矩

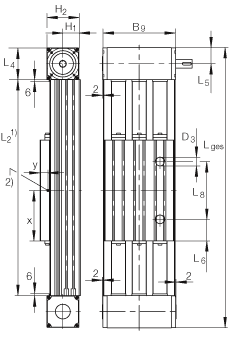

- 尺寸
- H
- 145
- mm
- B
- 250
- mm
- L
- 365
- mm
- 說明
- 1)
- L2 = 總行程 + L1 + 12 L tot = 總行程 + L1 + 12 + 2 x L4 總行程= 有效行程 + 2 x S（mm） 注意：允差S指一個安全范圍，應該至少為85 mm。 最大支承軌長度8000 mm。
- 2)
- DIN 3405-AM6 標準的漏斗型潤滑嘴
- 尺寸
- B1
- 35
- mm
- 槽寬8 mm
- B2
- 115
- mm
- 槽寬8 mm
- B3
- 185
- mm
- 槽寬8 mm
- B4
- 50
- mm
- 槽寬10 mm
- B5
- 110
- mm
- 槽寬10 mm
- B6
- 210
- mm
- 槽寬10 mm
- B7
- 260
- mm
- B8
- 10
- mm
- 公差:P9
- B9
- 263
- mm
- D
- 115
- mm
- D3
- 36.5
- mm
- T 型槽的利用受孔的限制
- H1
- 63
- mm
- H2
- 120.5
- mm
- H3
- 25
- mm
- 槽寬8 mm
- H4
- 108
- mm
- H5
- 50
- mm
- 槽寬8 mm
- L1
- 405
- mm
- L4
- 115.5
- mm
- L5
- 57.75
- mm
- L6
- 78
- mm
- T 型槽的利用受孔的限制
- L8
- 209
- mm
- O
- M8
- X
- 182.5
- mm
- Y
- 28
- mm
- 重量
- mLaw
- 13300
- g
- 滑塊的質量
- mtot
- (Ltot - 231) x 0.0300 + 29.2
- kg
- 質量
- 許用載荷
- Fy per
- 4800
- N
- 導軌系統滑塊的許用載荷 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- F0y per
- 8000
- N
- 導軌系統滑塊的許用載荷 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- Fz per
- 10000
- N
- 導軌系統滑塊的許用載荷 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- F0z per
- 10000
- N
- 導軌系統滑塊的許用載荷 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- 許用靜扭矩
- M0x per
- 750
- Nm
- 滑塊導軌系統的許用扭矩 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
