INA MLFI20-ZR
- 型號：
- MLFI20-ZR
- 品牌：
- INA
- 系列：
- MLFI..-ZR
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必專業銷售INA MLFI20-ZR，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要MLFI20-ZR最新規格、圖紙、報價等資料可聯系我司銷售部！

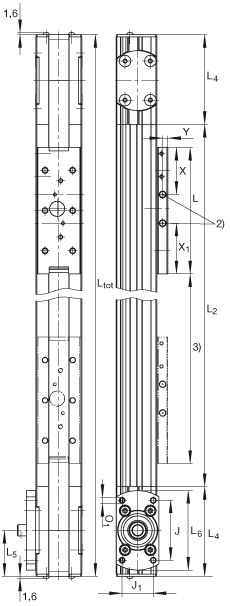

- 尺寸
- L5
- 40
- mm
- L6
- 69
- mm
- O
- M5
- 6xM5，8mm 深
- O1
- M5x8
- T
- 3
- mm
- 公差: -0,3 / -0,5
- T1
- 5
- mm
- X
- 41
- mm
- X1
- 44
- mm
- Y
- 4.5
- mm
- 重量
- mLaw
- 200
- g
- 滑塊的質量
- mtot
- (Ltot - 110) x 0.0017 + 0.9
- kg
- 質量
- 許用載荷
- Fy per
- 120
- N
- 導軌系統滑塊的許用載荷 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- F0y per
- 190
- N
- 導軌系統滑塊的許用載荷 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- Fz per
- 290
- N
- 導軌系統滑塊的許用載荷 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- F0z per
- 290
- N
- 導軌系統滑塊的許用載荷 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- 許用扭矩
- Mx per
- 1.45
- Nm
- 滑塊導軌系統的許用扭矩 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- 許用靜扭矩
- M0x per
- 2.35
- Nm
- 滑塊導軌系統的許用扭矩 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- M0z per
- 3.9
- Nm
- 滑塊導軌系統的許用扭矩 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- 尺寸
- ly
- 11.96
- cm^4
- 支撐軌的幾何轉動慣量
- lz
- 7.7
- cm^4
- 支撐軌的幾何轉動慣量
- 說明
- 20 AT 3
- 齒形帶
- 175
- N
- 齒形帶的許用工作載荷
- 2.3
- Nm
- 最大驅動力矩
- 0.044
- kg/m
- 齒形帶的質量
- 81
- mm/Umdr
- 進給量(mm/轉)
- 2.4 x 10^-2
- kg x cm^2
- 兩個齒輪的質量慣性矩
- 再潤滑時，一側必須總是提供兩個潤滑點 注意：如果軸承受加速度，那么總質量最大為1kg(包括電機，聯軸器和變速箱）時，必須考慮驅動連接的設計。 如果質量較大，詳情需進一步咨詢。
- 尺寸
- H
- 45
- mm
- B
- 38
- mm
- L
- 110
- mm
- 說明
- 1)
- L2 = 總行程 + L + 40 L tot = 總行程 + L + 40 + 2 x L4。 總行程= 有效行程 + 2 x S（mm）。 注意：允差S指一個安全范圍，至少應為40 mm。 最大支撐軌長度2000 mm ；通過協商可提供更長的支撐軌
- 2)
- 再潤滑孔
- 3)
- 有效行程
- 尺寸
- B1
- 24
- mm
- B10
- 56
- mm
- B7
- 40
- mm
- B8
- 48
- mm
- B9
- 8
- mm
- D1
- 25
- mm
- H1
- 18.8
- mm
- H3
- 4
- mm
- H4
- 15
- mm
- H5
- 35.5
- mm
- H6
- 37
- mm
- J
- 52
- mm
- J1
- 27
- mm
- L1
- 35
- mm
- L4
- 78
- mm
- 許用扭矩
- My per
- 7
- Nm
- 滑塊導軌系統的許用扭矩 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- 許用靜扭矩
- M0y per
- 10.7
- Nm
- 滑塊導軌系統的許用扭矩 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
- 許用扭矩
- Mz per
- 3.35
- Nm
- 滑塊導軌系統的許用扭矩 這些數值是單一載荷，當執行器的下部完全被支承時使用。 當承受聯合載荷時，這些值必須減小。
