INA LTP15-185-2020
- 型號：
- LTP15-185-2020
- 品牌：
- INA
- 系列：
- LTP
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必專業銷售INA LTP15-185-2020，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要LTP15-185-2020最新規格、圖紙、報價等資料可聯系我司銷售部！
- 說明
- 關于導軌系統的詳細設計，見PF1樣本。
- 注意： 離中心距離 EZ 最遠的安裝孔總是位于定位軸承一側。

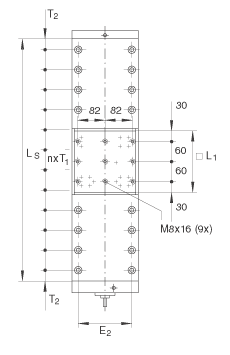

- 尺寸
- H2
- 40
- mm
- h1
- 23
- mm
- L2
- 42
- mm
- L3
- 23
- mm
- L4
- 8
- mm
- Ltot
- GH x 1.35 + 273
- 只適用于如下標準。 對不是標準產品，如下： L tot = A + B1 + B2 + 總行程 以及 Xmin = (A/2) + B2 (GH = 總行程)
- R
- 116
- mm
- Rx
- 118
- mm
- S3
- 9
- mm
- S3
- 15
- mm
- 沉孔直徑
- S4
- M6x15
- 螺紋： M..x 深度
- T1
- 60
- mm
- Xmin
- GH x 0.176 + 142
- 只適用于如下標準。 對不是標準產品，如下： L tot = A + B1 + B2 + 總行程 以及 Xmin = (A/2) + B2 (GH = 總行程)
- 重量
- mtot
- Ltot x 0.020 + 3.8/ 3
- kg
- 整個工作臺/滑塊的質量： 鋁型材設計 L tot x 0,02 + 3,8 / 3
- 說明
- M8x1
- 漏斗形潤滑嘴
- KUE 15
- H
- 直線循環滾子軸承及導軌組件
- 基本額定載荷
- C
- 17100
- N
- 基本額定載荷：載荷方向 Y I: 當載荷均勻分布在四個直線球軸承上的基本額定載荷。 基本載荷和扭矩不能同時增加。
- C0
- 37000
- N
- 基本額定載荷：載荷方向 Y I: 當載荷均勻分布在四個直線球軸承上的基本額定載荷。 基本載荷和扭矩不能同時增加。
- C
- 17100
- N
- 基本額定載荷：載荷方向 Y II: 當載荷均勻分布在四個直線球軸承上的基本額定載荷。 基本載荷和扭矩不能同時增加。
- C0
- 37000
- N
- 基本額定載荷：載荷方向 Y II: 當載荷均勻分布在四個直線球軸承上的基本額定載荷。 基本載荷和扭矩不能同時增加。
- C
- 17100
- N
- 基本額定載荷：載荷方向 Z III: 當載荷均勻分布在四個直線球軸承上的基本額定載荷。 基本載荷和扭矩不能同時增加。
- C0
- 37000
- N
- 基本額定載荷：載荷方向 Z III: 當載荷均勻分布在四個直線球軸承上的基本額定載荷。 基本載荷和扭矩不能同時增加。
- 額定扭矩
- M0x
- 2130
- Nm
- 額定扭矩： 當載荷均勻分布在四個滑塊上時的基本額定載荷。 基本載荷和扭矩不能同時增加。
- M0y
- 2170
- Nm
- 額定扭矩： 當載荷均勻分布在四個滑塊上時的基本額定載荷。 基本載荷和扭矩不能同時增加。
- M0z
- 2170
- Nm
- 額定扭矩： 當載荷均勻分布在四個滑塊上時的基本額定載荷。 基本載荷和扭矩不能同時增加。
- 說明
- 20 / 20
- mm
- 主軸： 直徑/ 節距
- F
- F = 帶法蘭的螺母，無預載。 FM = 帶法蘭的圓柱螺母，預載設計
- 基本額定載荷
- C
- 12000
- N
- 螺母的基本額定載荷 基本額定動載荷 C 動載荷根據 1978年發布的 DIN 69 051，第4部分。
- C0
- 35000
- N
- 螺母的基本額定載荷 基本額定靜載荷 Co。
- 說明
- ZKLF1560-2RS
- 滾動軸承
- 基本額定載荷
- C
- 17900
- N
- 定位軸承的最大軸向載荷 基本額定動載荷 C
- C0
- 28000
- N
- 定位軸承的最大軸向載荷 基本額定靜載荷 Co
- 尺寸
- H
- 75
- mm
- A
- 185
- mm
- L1
- 180
- mm
- a
- 80
- mm
- 公差: +/-0,2
- B1
- 25
- mm
- B2
- 35
- mm
- b
- 33
- mm
- 公差: +/-0,2
- d1
- 11
- mm
- 公差:h6
- d2
- 60
- mm
- 公差: 0 / -0,01
- E2
- 160
- mm
- G1
- 74.5
- mm
- 潤滑嘴的位置： 1x 直線循環球軸承及導軌組件和螺母
- G3
- 6.5
- mm
- 潤滑嘴的位置： 1x 定位軸承
- G4
- 14
- mm
- 潤滑嘴的位置： 1x 非定位軸承
- g1
- 11
- mm
- 潤滑嘴的位置： 1x 直線循環球軸承及導軌組件和螺母
- g3
- 26
- mm
- 潤滑嘴的位置： 1x 定位軸承
- g4
- 0
- mm
- 潤滑嘴的位置： 1x 非定位軸承
- H1
- 34
- mm
