INA KWVE30-B-HL
- 型號：
- KWVE30-B-HL
- 品牌：
- INA
- 系列：
- KWVE..-B-HL
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必專業銷售INA KWVE30-B-HL，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要KWVE30-B-HL最新規格、圖紙、報價等資料可聯系我司銷售部！

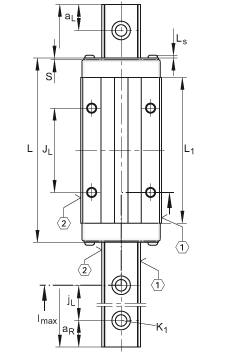

- 尺寸
- H
- 45
- mm
- B
- 60
- mm
- L
- 127
- mm
- 說明
- 1)
- 定位面
- 2)
- 標記
- 3)
- 根據 DIN 71 412-B M6 標準，帶錐頭的潤滑嘴被松散提供
- 尺寸
- A1
- 16
- mm
- A2
- 10
- mm
- A3
- 14.5
- mm
- A4
- 10
- mm
- aL max
- 71
- mm
- a L 和 a R 取決于導軌的長度 l max
- aL min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR max
- 71
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- b
- 28
- mm
- 公差: -0,005 / -0,03
- 說明
- G2
- M8
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。
- 尺寸
- H1
- 5.9
- mm
- H5
- 6.25
- mm
- h
- 23.5
- mm
- h1
- 11.5
- mm
- JB
- 40
- mm
- JL
- 60
- mm
- JL6
- 25.5
- mm
- jL
- 80
- mm
- 說明
- K1
- M8
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。
- 尺寸
- L1
- 100
- mm
- LS
- 1.65
- mm
- lmax
- 2960
- mm
- 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。 根據合同約定，單根導軌最大長度可達到6米。
- N3
- 5.5
- mm
- 最大允許的潤滑連接螺紋深度： 7 mm
- N4
- 5.5
- mm
- 最大允許的潤滑連接螺紋深度： 7 mm
- S
- 0.8
- mm
- T5
- 13.5
- mm
- W6
- 6
- mm
- 距平面?zhèn)鹊膶挾?/li>
- 重量
- mW
- 1430
- g
- 滑塊的質量
- mS
- 4.3
- kg/m
- 導軌的質量
- 說明
- 根據 DIN 636,基本額定載荷的計算， 基本額定動載荷基于實踐經驗。
- 基本額定載荷
- C
- 34500
- N
- 基本額定動載荷
- C0
- 74000
- N
- 基本額定靜載荷
- 額定靜扭矩
- M0x
- 1310
- Nm
- 繞 X 軸的額定靜扭矩
- M0y
- 1240
- Nm
- 繞 Y 軸的額定靜扭矩
- M0z
- 1240
- Nm
- 繞 Z 軸的額定靜扭矩
