INA KWVE25-W
- 型號：
- KWVE25-W
- 品牌：
- INA
- 系列：
- KWVE..-W
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必專業銷售INA KWVE25-W，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要KWVE25-W最新規格、圖紙、報價等資料可聯系我司銷售部！

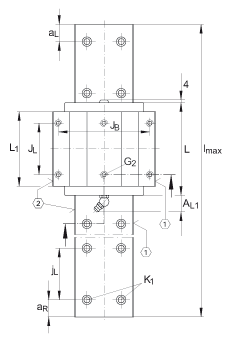

- 尺寸
- B
- 120
- mm
- L
- 81.7
- mm
- 說明
- 1)
- 定位面
- 2)
- 標記
- 3)
- 根據 DIN 71 412-B M5 標準，帶錐頭的潤滑嘴被松散提供
- 尺寸
- A1
- 25.5
- mm
- A2
- 6.5
- mm
- A3
- 10
- mm
- AL1
- 19
- mm
- a5
- 14.5
- mm
- aL max
- 71
- mm
- a L 和 a R 取決于導軌的長度 l max
- aL min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR max
- 71
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- b
- 69
- mm
- 公差: -0,005 / -0,03
- 說明
- G2
- M8
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 如果有調節螺釘，應有螺釘防松措施。
- 尺寸
- H1
- 5.2
- mm
- H4
- 9.9
- mm
- H5
- 5
- mm
- h
- 18.7
- mm
- h1
- 8.7
- mm
- JB
- 107
- mm
- JL
- 45
- mm
- jB
- 40
- mm
- jL
- 80
- mm
- 說明
- K1
- M6
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。
- K3
- M6
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。
- K6
- M6
- 根據 DIN 7984-8.8 標準的螺釘 最大鎖緊力矩（Nm）： M4 = 2 M5 = 4 M6 = 8 M8 = 12 M10 = 35 如有可能，應有螺釘防松措施。
- 尺寸
- L1
- 60.7
- mm
- lmax
- 1980
- mm
- 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。 根據合同約定，單根導軌最大長度可達到6米。
- T5
- 10
- mm
- T6
- 8.5
- mm
- 對于從上面安裝： 最大中間螺紋孔的螺紋深度 T6 + 2,5 mm
- 重量
- mW
- 1100
- g
- 滑塊的質量
- mS
- 9.4
- kg/m
- 導軌的質量
- 說明
- 根據 DIN 636,基本額定載荷的計算， 基本額定動載荷基于實踐經驗。
- 基本額定載荷
- C
- 17900
- N
- 基本額定動載荷
- C0
- 37000
- N
- 基本額定靜載荷
- 額定靜扭矩
- M0x
- 1470
- Nm
- 繞 X 軸的額定靜扭矩
- M0y
- 395
- Nm
- 繞 Y 軸的額定靜扭矩
- M0z
- 395
- Nm
- 繞 Z 軸的額定靜扭矩
- 尺寸
- H
- 35
- mm
