做中大功率電源的工程師都知道，72W這個功率段很尷尬——用傳統MOS效率上不去，用氮化鎵成本又太高。今天給大家介紹一套芯茂微的SiC雙電源方案：LP8841SC+LP35118N，72W輸出、全電壓認證、體積直降20%，關鍵是價格還香！
| 項目 | 參數 |
|---|---|
| 主控芯片 | LP8841SC（SOT23-6，芯茂微） |
| 同步整流 | LP35118N（SOT23-6，芯茂微） |
| 輸出功率 | 72W（12V/6A） |
| 輸入電壓 | 90-265Vac 全電壓 |
| 主開關管 | SiC MOS（LP300C075T1A，TO252） |
| 同步整流管 | 外驅MOS（BSC0805LS，2顆） |
| 拓撲結構 | PSR原邊反饋+同步整流 |
| 認證狀態 | 全電壓認證通過 |
| 對比項 | 氮化鎵方案 | 本SiC方案 |
|---|---|---|
| 主開關管 | GaN（貴） | SiC（便宜30%+） |
| 驅動復雜度 | 高，需專門驅動 | 低，直接驅動 |
| 效率 | 93%+ | 91%+（夠用） |
| 成本 | 高 | 省20-30% |
結論：72W這個功率段，SiC完全夠用，沒必要為那2%效率多花冤枉錢！

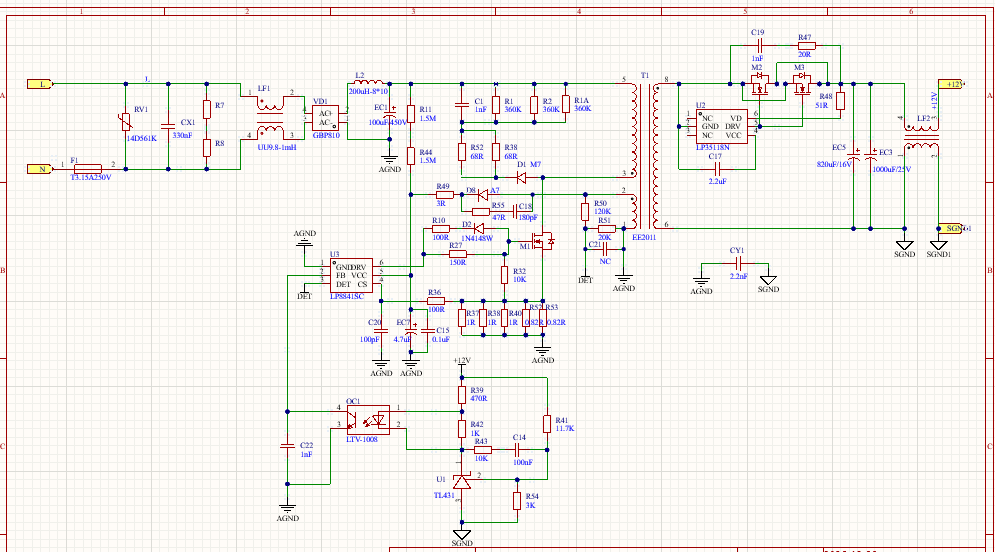

LP8841SC：原邊控制+PSR反饋，省掉光耦和431
LP35118N：同步整流驅動，省掉肖特基二極管
兩顆芯片都是SOT23-6封裝，加起來還沒指甲蓋大

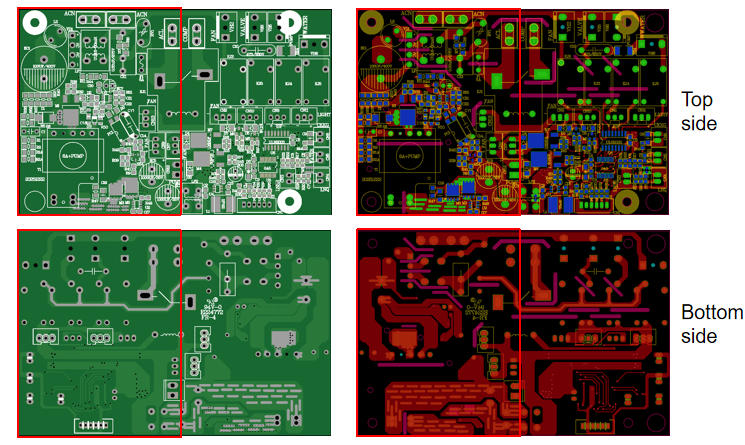

PCB尺寸：80mm×122mm，比傳統方案省20%面積
? 傳導EMI：230Vac滿載通過
? 輻射EMI：220Vac/滿載通過
? 效率：全電壓平均效率≥88%，滿足COC V5標準
? 待機功耗：最低54mW，滿足能效要求
效率測試（12V/6A輸出）：
| 輸入電壓 | 平均效率 |
|---|---|
| 90Vac | 88.70% |
| 115Vac | 90.09% |
| 230Vac | 90.78% |
| 264Vac | 90.35% |
紋波表現：
90Vac滿載：198mV
115Vac滿載：114mV
230Vac滿載：98mV
保護功能：
輸入欠壓保護：57Vac
輸出過流保護：6.9A
短路保護：Vcs=736mV，安全可靠
| 器件 | 型號 | 作用 |
|---|---|---|
| 主控IC | LP8841SC | PSR原邊控制 |
| 同步整流IC | LP35118N | 副邊同步整流驅動 |
| SiC MOS | LP300C075T1A | 原邊主開關（800V/300mΩ） |
| 同步MOS | BSC0805LS×2 | 副邊整流（5×6封裝） |
| 變壓器 | EE2011 | AE82mm2，PC95材質 |
| 輸入電容 | 100μF/450V | 電解電容 |
| 輸出電容 | 820μF固態+1000μF電解 | 低ESR組合 |
LED驅動電源：12V/6A恒壓輸出，帶多路LED
安防監控電源：大功率PoE供電、NVR電源
工業適配器：24V/3A、36V/2A等多種輸出
家電電源：凈水器、空氣凈化器等中大功率家電
磁芯：EE2011，PC95材質（必須用PC95，PC40會飽和）
感量：250μH（3-5腳測量）
漏感：＜15μH
線槽寬度：7.8mm（如需更好效率可換更大槽寬）
原邊SiC MOS散熱要留足銅皮
同步整流管兩顆并聯，均勻布局
Y電容靠近變壓器引腳，減小共模噪聲
芯茂微LP8841SC+LP35118N這套方案，就是72W功率段的"性價比之王"：
? SiC替代氮化鎵，成本省20-30%
? 雙SOT23-6芯片，體積省20%
? 全電壓認證通過，即拿即用
? 效率90%+，滿足能效標準
一句話：72W電源別盲目上氮化鎵了，這套SiC碳化硅方案夠用、夠省、夠??！
