KP216XMSG是必易微(Kiwi Instruments)推出的帶高壓?jiǎn)?dòng)的原邊控制功率開關系列,集成650V MOSFET,采用SOP-8封裝,無需啟動電阻和光耦,專為6W-18W小功率離線式充電器設計。系列包含三款型號,覆蓋不同功率等級:
| 型號 | 230VAC功率 | 85-265VAC功率 | 內置MOSFET | 導通電阻 |
|---|
| KP2161MSG | 7.5W | 6W | 650V/1A | 10-12Ω |
| KP2162MSG | 12W | 10W | 650V/2A | 4.4-5Ω |
| KP2166MSG | - | 18W | 650V/4A | 1.2-1.4Ω |
選型提示:KP2166MSG在230V輸入下功率受限(結溫考慮),適合寬電壓輸入場景;KP2162MSG是10W級性價比之選。

核心特點
1. 高壓?jiǎn)?dòng),極簡外圍
無需啟動電阻:內部高壓?jiǎn)?dòng)模塊直接為VDD充電至8V,省去2-3顆外圍元件
支持兩繞組變壓器:可省略輔助繞組,進一步降低成本(見圖1右)
待機功耗<50mW:滿足六級能效標準
2. 高精度控制
3. 完善保護功能
短路保護(SLP):FB<0.7V持續40ms觸發
過壓保護(OVP):FB>2.4V持續3周期觸發
過溫保護(OTP):155°C關斷,125°C恢復
逐周期限流(OCP):CS閾值550mV
VDD過欠壓保護:UVLO 7.6V,OVP 28.4V
管腳封裝與功能

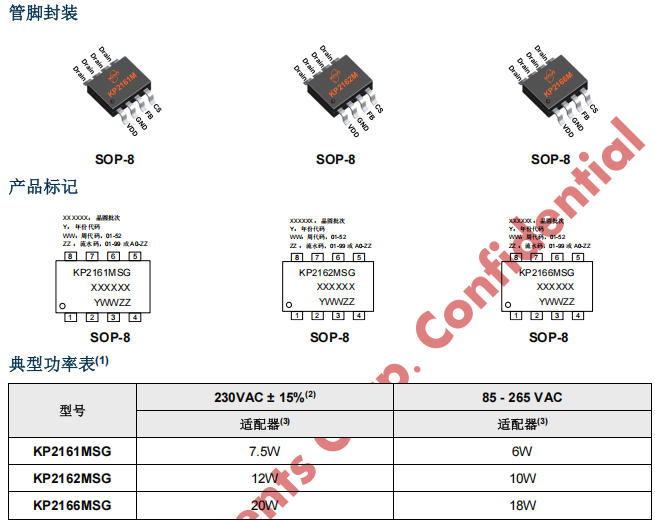

SOP-8封裝,引腳定義如下:
| 引腳 | 名稱 | 類型 | 功能描述 |
|---|
| 1 | VDD | 電源 | 芯片供電,范圍9-25V |
| 2 | GND | 地 | 芯片地 |
| 3 | FB | 反饋 | 輔助繞組電壓分壓輸入,用于CV/CC控制 |
| 4 | CS | 輸入 | 電流采樣,連接MOSFET源極與GND間電阻 |
| 5-8 | Drain | 功率 | 內置MOSFET漏極,接變壓器原邊 |
封裝尺寸:4.7×5.8mm,標準SOP-8引腳間距1.27mm
典型應用電路

內部功能框圖解析
KP216XMSG內部集成以下核心模塊:

工作原理:
啟動階段:高壓?jiǎn)?dòng)模塊為VDD充電至8V,芯片開始工作
恒壓模式:FB采樣輔助繞組電壓,與2V基準比較,調節PWM占空比
恒流模式:當負載加重至CV/CC拐點,芯片固定Tdem/Tsw=0.5 ,通過調頻實現恒流
線損補償:負載越重,F(xiàn)B流出電流越大,補償線纜壓降

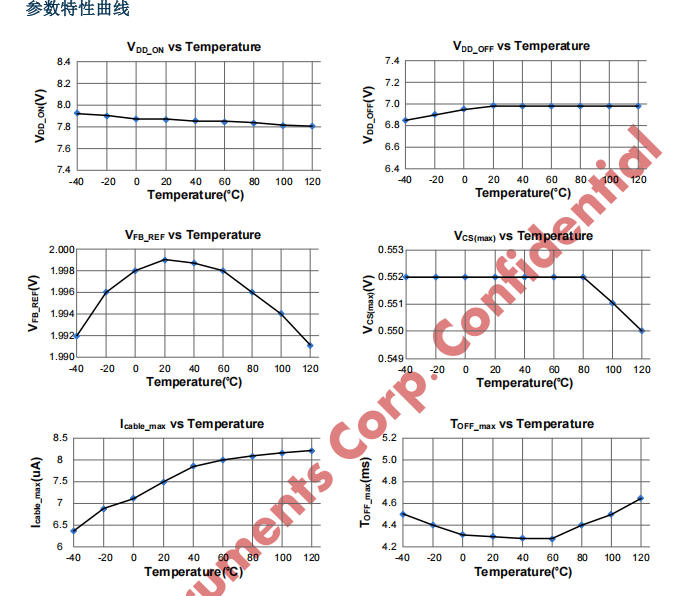

參數特性曲線(溫度特性)
KP216XMSG的關鍵參數隨溫度變化特性:
| 參數 | 溫度特性 | 設計建議 |
|---|
| VDD_ON | -40℃~120℃幾乎恒定(7.9V→7.8V) | 啟動特性穩定 |
| VFB_REF | 25℃達峰值2.0V,高低溫略降 | 精度±1.5%以內 |
| VCS(max) | 常溫穩定,>80℃開始下降 | 高溫時恒流點略降 |
| Icable_max | 隨溫度升高而增大(6.4→8.2μA) | 高溫補償增強 |
| Toff_max | 25-60℃最低(4.3ms),高低溫升高 | 頻率折返特性 |

設計要點
1. 變壓器設計
感量選擇:根據功率和頻率計算,確保DCM工作
匝比計算:N=Np/Ns ,影響恒流公式中的系數
漏感控制:漏感過大會導致FB采樣誤差,建議<5%
2. 恒流點設置
RCS=ICC(mA)14×N×550mV
例如:5V/2A輸出,匝比N=10,則:
RCS=200014×10×0.55≈0.385Ω→取0.4Ω
3. 線損補償調節
最大補償電壓比例:
VoutΔVcable≈Icable_max2V×(R1//R2)×100%
例如R1=3kΩ,R2=18kΩ:
VoutΔV≈7.8μA×2.57kΩ2V×100%≈1%
典型應用場景
總結
KP216XMSG系列以"三省一高"(省啟動電阻、省光耦、省輔助繞組、高精度)為核心賣點,是6W-18W小功率電源的理想選擇:
| 優勢 | 說明 |
|---|
| 極簡BOM | 兩繞組方案僅需15顆左右元件 |
| 易設計 | 原邊反饋,無需環路補償調試 |
| 高可靠 | 內置7重保護,滿足安規要求 |
| 低成本 | 比傳統光耦方案節省20%以上成本 |
對于追求性價比、快速量產、小體積的充電器設計,KP2162MSG(10W)和KP2166MSG(18W)是當前市場上極具競爭力的原邊控制方案。
