FT838NB1-RT是輝芒微推出的一款高性能原邊反饋（PSR）恒壓恒流控制器，采用SOP-8封裝，內置700V功率NPN三極管，專為5V/1A（5W）充電器、適配器及LED驅動應用設計。該芯片通過原邊反饋技術省去光耦和TL431，實現極簡外圍、低成本、高效率的電源解決方案。
核心特點：
內置700V功率NPN，無需外置功率管
原邊反饋，省去光耦和TL431
3%線損補償，改善負載調整率
全范圍無異音工作
快速動態響應
完善的保護功能
訂購信息與選型

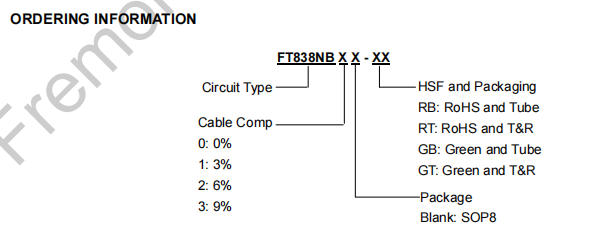

型號命名規則
| 型號 | 線損補償 | 應用場景 |
|---|
| FT838NB0-RT | 0% | 短距離供電，無需補償 |
| FT838NB1-RT | 3% | 標準5V/1A充電器 |
| FT838NB2-RT | 6% | 較長線纜應用 |
| FT838NB3-RT | 9% | 超長線纜或高壓降應用 |
FT838RNA：專為LED驅動優化版本，待機電流略高（~22μA），防止LED閃爍。
包裝信息
封裝：SOP-8
包裝：T&R（編帶盤裝）
每盤：4000顆
管腳定義與封裝

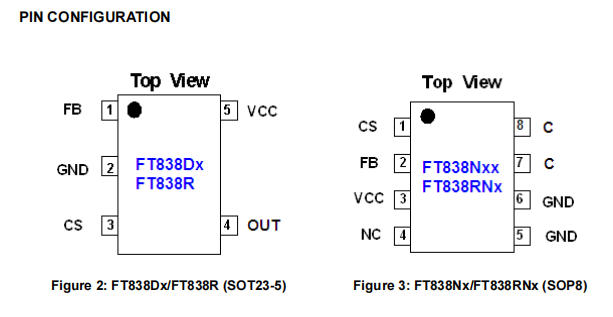

SOP-8封裝管腳圖
管腳功能說明
| 管腳號 | 名稱 | 類型 | 功能描述 |
|---|
| 1 | CS | 輸入 | 原邊電流采樣，接采樣電阻到GND |
| 2 | FB | 輸入 | 輸出電壓反饋，接輔助繞組分壓電阻 |
| 3 | VCC | 電源 | 芯片供電，接旁路電容 |
| 4 | NC | - | 空腳，懸空 |
| 5,6 | GND | 地 | 芯片地，內置NPN發射極 |
| 7,8 | C | 輸出 | 內置NPN集電極，接變壓器原邊 |
注意： 7、8腳合并為內置三極管的集電極，需連接在一起使用。

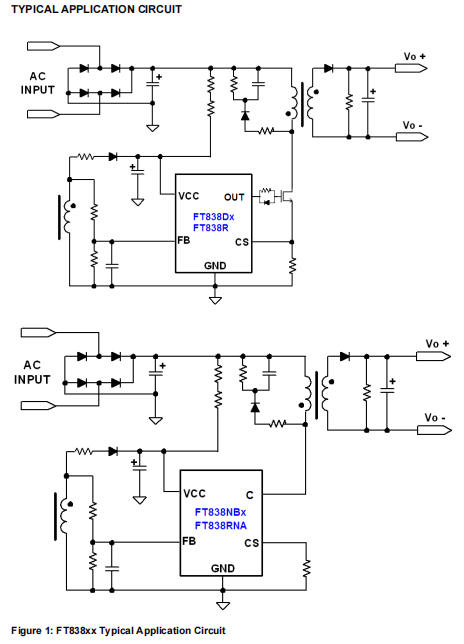

典型應用電路
內部結構框圖
保護模塊：
├── FB開路檢測器 → 開路保護
├── VCC OVP (27.5V) → 過壓保護
├── 過溫保護 (145℃)
└── 逐周期限流 (552mV)
核心功能詳解
1. 啟動與供電
超低啟動電流： 僅2μA，可使用大阻值啟動電阻（2MΩ），降低待機損耗
寬UVLO遲滯： 17.6V開啟，6.6V關斷，確保啟動可靠
雙路供電： 啟動時由啟動電阻供電，正常工作時由輔助繞組供電
2. 恒壓控制（CV模式）
采樣輔助繞組電壓，與內部2.9V基準比較
通過誤差放大器調節占空比，穩定輸出電壓
輸出電壓公式：VOUT=2.9V×RfblRfbh+Rfbl×NauxNS?VD
3. 恒流控制（CC模式）
4. 線損補償（Cable Compensation）
FT838NB1-RT內置3%線損補償
隨著負載增加，自動提升FB基準電壓
補償輸出線纜上的壓降，改善負載調整率
5. 輸入線補償（Line Compensation）
補償不同輸入電壓下的恒流偏差
保證全電壓范圍（90-264VAC）恒流精度
6. 無異音設計
應用場景
手機充電器： 5V/1A標準充電
無繩電話適配器： 小功率穩定供電
MP3/MP4充電器： 便攜式設備
PDA電源適配器： 穩定CV/CC輸出
機頂盒輔助電源： 待機電源
LED驅動： FT838RNA版本更適合
總結
FT838NB1-RT是一款高性價比的原邊反饋電源芯片，通過內置700V功率NPN和完善的CV/CC控制，實現了：
?
極簡外圍： 無需光耦、TL431、外置功率管
?
低成本： SOP-8封裝，4顆外圍元件即可工作
?
高性能： 3%線損補償，全范圍無異音
?
高可靠： 6重保護功能，輕松過認證
? 高效率： 滿足5級能效標準
對于5V/1A、5W以下的充電器、適配器應用，F(xiàn)T838NB1-RT是替代傳統RCC和線性電源的理想選擇。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/868926717164.html?spm=a26286.8251493.description.2.221425b2O8jPj3
