BP84147 18W原邊反饋控制恒壓恒流反激變換器芯片,可用LPK8728替代
類別:產品新聞 發布時間:2026-03-12 14:09:49 瀏覽人數:16285

BP84147是晶豐明源(BPS)推出的一款高性能原邊反饋(PSR)恒壓恒流反激變換器控制芯片,采用SOP-8封裝,最大輸出功率18W(90-265VAC全電壓范圍)。該芯片最大的特點是高度集成化設計,通過源極開關拓撲結構實現了極簡外圍電路,非常適合充電器、適配器等成本敏感型應用。


核心賣點:


  • 原邊CV/CC控制,無需光耦和TL431
  • 內置高壓啟動,省去啟動電阻
  • VCC自供電,無需輔助繞組供電
  • 鏡像電流采樣,省去CS檢測電阻
  • 滿足6級能效,待機功耗<75mW


典型應用電路


BP84147的典型應用非常簡潔,主要包含以下幾個部分:


關鍵外圍元件:


  • VCC電容:2.2μF電解電容 + 1μF X7R瓷片電容并聯
  • FB分壓電阻:RFBL(下拉)+ RFBH(上拉),決定輸出電壓
  • SET引腳:接VCC或GND,選擇峰值電流檔位(880mA/740mA)

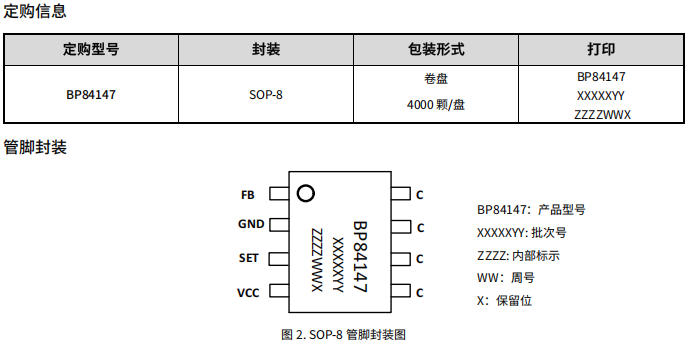

管腳封裝與功能


管腳號名稱功能描述
1FB反饋電壓檢測,同時檢測變壓器退磁信號,實現谷底開通
2GND芯片地,內置功率管的源極
3SET峰值電流設置,接VCC=IPK1(880mA),接GND=IPK2(740mA)
4VCC芯片供電,范圍4.5V-5.5V啟動,內部鉗位5V
5-8C內置三極管集電極,接變壓器原邊,兼散熱功能
封裝特點: SOP-8標準封裝,5-8腳合并為集電極,利于散熱設計。

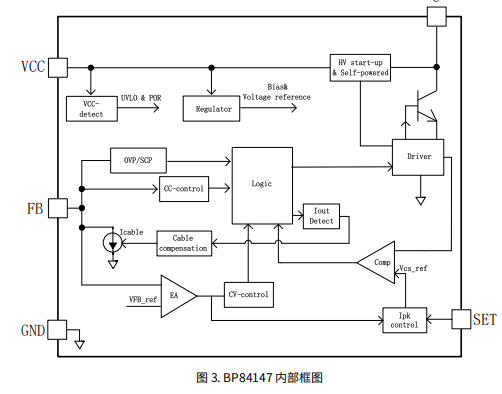

內部結構框圖解析


BP84147內部集成了完整的電源管理系統:


工作原理:


  1. 啟動階段:高壓啟動電路從集電極取電,給VCC電容充電至5V
  2. 正常工作:源極開關結構實現VCC自供電,維持芯片工作
  3. 恒壓控制:采樣輔助繞組電壓,通過FB引腳分壓比調節輸出
  4. 恒流控制:檢測原邊峰值電流和退磁時間,計算輸出電流
  5. 谷底開通:檢測退磁結束后的諧振谷底,降低開關損耗


關鍵功能詳解

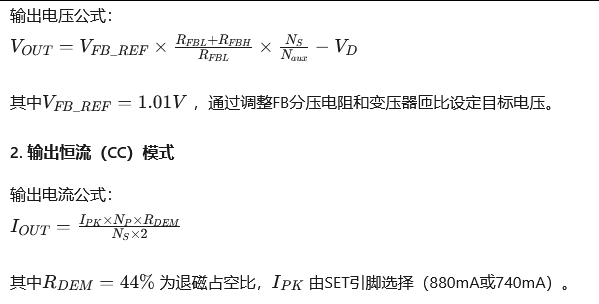

1. 輸出恒壓(CV)模式



3. 線損補償(Cable Compensation)


芯片內部產生與負載電流成正比的補償電流Icable (最大12μA),在FB電阻上產生壓降補償,改善負載調整率。

4. 保護功能


保護類型觸發條件動作
逐周期限流(OCP)原邊電流超閾值關斷功率管
輸出過壓(OVP)FB電壓>1.2×Vref,持續3周期鎖存保護
輸出欠壓(UVP)FB電壓<0.6V,持續40ms鎖存保護
FB短路保護連續4周期檢測到異常鎖存保護
次級整流管短路7次檢測到過流鎖存保護
過溫保護(OTP)結溫>150℃,遲滯30℃自動恢復


LPK8728替代方案對比


LPK8728是另一款常見的18W原邊反饋電源芯片,可作為BP84147的替代選擇。以下是關鍵參數對比:


參數BP84147LPK8728說明
控制方式DCM谷底開通DCM谷底開通相同
功率管內置BJT(雙極型)內置MOSFETLPK8728導通損耗更低
啟動方式高壓自供電高壓自供電相同,均無需啟動電阻
VCC供電自供電,無需輔助繞組自供電相同
電流采樣鏡像采樣,無CS電阻鏡像采樣相同
峰值電流880mA/740mA兩檔可調固定值BP84147靈活性更高
待機功耗<75mW<75mW相當
封裝SOP-8SOP-8引腳兼容需確認
線損補償內置可調內置功能相當
保護功能全面(OVP/UVP/OTP等)類似相當


替代注意事項:


1. 功率管差異
  • BP84147使用BJT(雙極型晶體管),需要較大的基極驅動電流,但成本更低
  • LPK8728使用MOSFET,驅動簡單,導通電阻低,效率略高,但成本稍高
2. 峰值電流設置
  • BP84147通過SET引腳可選擇兩檔峰值電流(880mA/740mA)
  • LPK8728通常為固定峰值電流,需確認具體型號規格
3. 變壓器設計
  • 兩款芯片的退磁檢測方式相似,變壓器匝比設計可沿用
  • 需注意各自的VFB_REF 電壓可能略有差異,調整FB電阻即可
4. 環路補償
  • 原邊反饋芯片的環路補償通常內置,外圍無需額外補償網絡
  • 替代時需驗證輸出電壓紋波和動態響應


總結


BP84147是一款高性價比的原邊反饋電源芯片,通過內置BJT、高壓啟動、自供電、鏡像采樣等技術,實現了極簡外圍設計,非常適合18W以下的充電器、適配器應用。LPK8728作為替代方案,主要優勢在于內置MOSFET帶來 slightly 更高的效率,而BP84147的優勢在于峰值電流可調,靈活性更好。兩者在功能上高度兼容,替代時主要注意功率管類型差異和FB基準電壓的微調即可。如需選購可以咨詢店鋪客服:https://detail.1688.com/offer/1025814061835.html?spm=a26286.8251493.description.2.221425b20QOuzu
