當智能硬件走向“高算力+低功耗+豐富外設”時代，8位機常常力不從心，而主流32位MCU又面臨成本敏感、封裝龐大、開發復雜等痛點。輝芒微推出的 FT32F072xx 系列（含 RBAT7/CBAT7/KBBT7/KBBU7/KBCW7 等子型號）恰逢其時：Cortex-M0 內核跑 96 MHz，2.0-5.5 V 超寬壓，24×Touch Key、1×USB 2.0、雙運放、四比較器、1 Msps ADC 全部塞進最小 4 mm×4 mm QFN32。一顆芯片即可覆蓋家電控制、工業節點、便攜測量、健康美容、USB Dongle 等海量應用，且現場 BOM 成本與 8 位機幾乎持平——“加量不加價”的升級方案，由此展開。

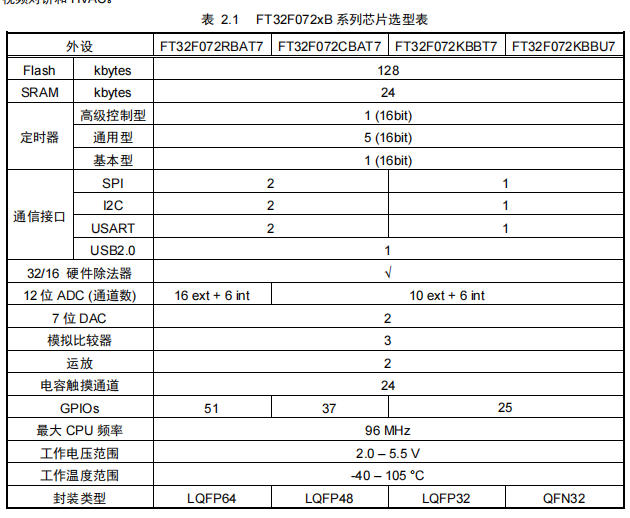

家族總覽與快速選型

→ 全系硬件兼容：外設地址、引腳排列、寄存器位域保持一致，工程師可“大封裝調試→小封裝量產”，無需修改原理圖。

內核與存儲

• Cortex-M0 單周期 32×32 乘法器，96 MHz 主頻下 CoreMark 達 2.42/MHz，輕松應對 PID 運算、電機 SVPWM、USB 數據搬運。

• 128 kB Flash + 12 kB Bootloader 支持 IAP/OTA；24 kB SRAM 可并行 DMA，ADC 采樣→內存→USB 上傳無需 CPU 干預。

• 2.0-5.5 V 超寬壓，直連 3×AA/單鋰電/5 V 適配器；待機 2.2 μA，RTC+1 kB 備份寄存器保持時鐘與數據，電池設備 10 年不換電。

豐富外設“全家桶”

1. 模擬“三件套”
   • 1 Msps 12-bit ADC（16 外部+6 內部通道），7 位 DAC×2，3×高速比較器，2×運放（GBW=2.49 MHz，PSRR=100 dB），省去外部運放/比較器。
2. 電機與電源
   • TIM1 高級定時器帶 3 對互補 PWM+死區+剎車，可直接驅動半橋/全橋 MOSFET；霍爾接口 ETR 完成無刷電機閉環。
3. 觸控+LED 驅動
   • 24 通道電容觸摸，支持 1 mm 亞克力面板；PA8-PA10/PA13-15/PB0-PB7 共 14 腳具備 51 mA 大電流驅動，可直接推 LED 燈串，省掉三極管。
4. 通訊“三劍客”
   • USB 2.0 Full-Speed 12 Mbps（內置 PHY+上拉），支持 USB CDC/HID/MSC 協議棧；雙 USART 帶 RS-485 硬件 DE 信號；雙 I2C（1 MHz FM+）。
5. 安全與校準
   • PVD 可編程電壓檢測（16 檔 1.7-4.1 V），F(xiàn)lash 讀保護/寫保護，96 位唯一 ID，CRC-32 硬件單元，滿足家電安規與固件版權需求。

功能框圖與引腳分布

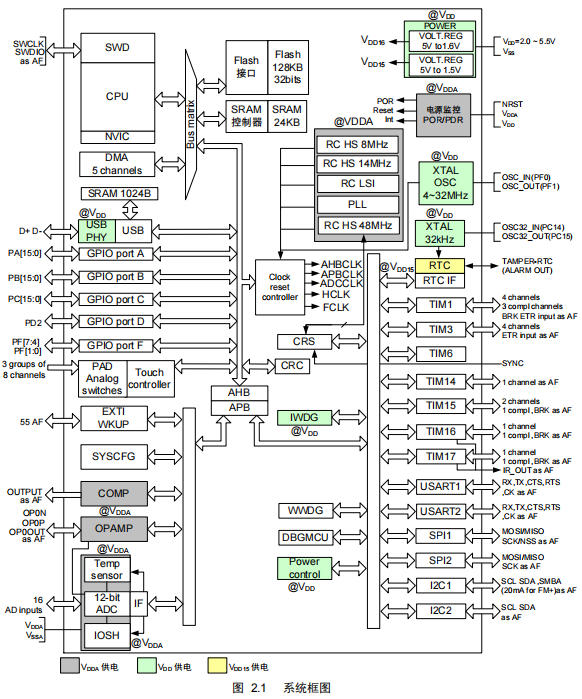

1. 系統框圖亮點
   • 多時鐘源：4-32 MHz 晶振、48 MHz 內置 RC、40 kHz LSI、32.768 kHz LSE，PLL 最高 96 MHz；外設獨立門控，節能精細化。
   • DMA 5 通道：ADC、USART、SPI、I2C、TIM 均可觸發，實現“零 CPU”數據搬運。
   • 觸摸控制器：硬件電荷轉移，最大靈敏度 1 pF，中斷閾值自整定，防水抗干擾。


2. 引腳定義精髓
   • LQFP64 提供 51 GPIO，適合工業 HMI；LQFP48 保留 37 GPIO，兼顧成本與功能；QFN32 僅 4 mm×4 mm，卻仍有 25 GPIO 與 USB，是空間敏感型（TWS 充電盒、指紋 U 盤）首選。
   • 所有封裝均引出 VBAT、NRST、SWDIO、SWCLK，調試/燒錄/低功耗模式切換無壓力。

供電方案與電源樹

1. 單電源方案
   • VDD=2.0-5.5 V，VDDA 與 VDD 直連，內部 1.6 V/1.5 V LDO 為內核與模擬供電；>2.7 V 時 ADC 可達全速 1 Msps。
2. 雙電源隔離方案
   • 數字部分 VDD 2.0-5.5 V，模擬部分 VDDA 2.4-5.5 V，二者通過 10 Ω+100 nF π 型濾波，提升 ADC/DAC 信噪比 6 dB。
3. 備份域供電
   • VBAT 2.0-5.5 V 直接接紐扣電池，RTC、32×16 bit 備份寄存器、LSE 晶振持續運行；主電掉電時電流僅 0.5 μA。
4. USB 供電方案
   • USB 工作電壓 3.0-3.6 V，5 V 總線經 LDO 降至 3.3 V 后給 MCU；LDO 使能腳由 VBUS 檢測，插入自動上電，拔出自動進入待機。

典型應用速寫

• 工業控制：LQFP64 + TIM1 互補 PWM → 驅動 3 相 24 V 無刷電機，ADC 采樣相電流，運放做差分放大，USB CDC 上傳實時波形。
• 健康美容：QFN32 + 觸摸滑條 + 大電流 LED → 便攜式射頻美容儀，手指滑動調功率，RGB 燈環指示溫度檔。
• 智能家居：LQFP48 + 觸摸面板 + RS-485 → 86 盒智能溫控器，Modbus-RTU 對接全屋 PLC，掉電 RTC 維持定時開關。
• USB 配件：KBBU7 + USB HID → 8 路可編程 GPIO 小工具，PC 端 Python 腳本即可讀寫控制，開發調試神器。

結語

從 64 腳的工業 HMI 到 4 mm×4 mm 的便攜美妝，F(xiàn)T32F072xx 用一顆芯片覆蓋了“性能—成本—體積”黃金三角：Cortex-M0 跑 96 MHz 讓算法游刃有余，2.0-5.5 V 超寬壓讓電源設計極簡，豐富模擬/電機/USB 外設讓外圍 BOM 一減再減。深圳三佛科技提供技術支持，批量價格有優勢~
