在現代電子系統中，非易失性存儲需求無處不在，從簡單的設備配置到復雜的系統參數存儲。FT24C64A-ESR 作為一款 64K 位（8 位寬）的雙線串行 EEPROM，憑借其低功耗、高可靠性以及靈活的接口設計，成為眾多應用場景的理想選擇。本文將深入解析 FT24C64A-ESR 的技術規格，并提供詳細的應用指南，幫助工程師快速上手并優化設計。

技術規格概覽

1. 基本特性

    存儲容量：64K 位（8192 字節），組織為 8192 個 8 位字節。
    工作電壓：1.8 V 至 5.5 V，適用于多種電源環境。
    接口類型：標準雙線串行接口（I2C），支持最高 1 MHz（2.5-5 V）和 400 kHz（1.8 V）的通信速率。
    寫保護功能：通過 WP 引腳實現硬件級數據保護。
    寫入模式：支持 32 字節頁面寫入，允許部分頁面寫操作。
    可靠性：100 年數據保持能力，100 萬次擦寫耐久性。

2. 封裝與引腳

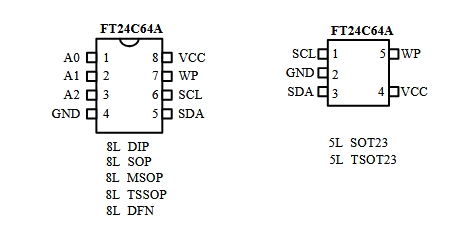

FT24C64A-ESR 提供多種封裝選項，包括 8 引腳 DIP、SOP、MSOP、TSSOP、DFN 和 5 引腳 SOT23、TSOT23。引腳功能如下：

    A2, A1, A0：設備地址輸入。
    SDA：雙向串行數據線，支持開漏輸出。
    SCL：串行時鐘輸入。
    WP：寫保護引腳。
    VCC：電源。
    GND：地。

3. 工作模式

    低功耗待機模式：在未操作時自動進入低功耗待機狀態。
    寫入操作：支持字節寫入和頁面寫入，頁面寫入可顯著提高數據傳輸效率。
    讀取操作：支持當前地址讀取、順序讀取和隨機讀取，滿足不同應用場景需求。

應用指南

1. 硬件連接

    電源連接：確保 VCC 和 GND 之間連接一個 10 nF 的去耦電容，以減少電源噪聲。

    地址設置：根據系統需求，將 A2、A1 和 A0 引腳連接到 VCC 或 GND，以設置設備地址。

    寫保護：將 WP 引腳連接到 GND 或 VCC，以啟用或禁用寫保護功能。
    通信接口：將 SDA 和 SCL 引腳連接到主控制器的 I2C 接口，并確保 SDA 線通過一個外部上拉電阻連接到 VCC。

2. 初始化流程

在系統上電后，F(xiàn)T24C64A-ESR 會自動進入待機模式。為了確保設備正常工作，必須等待 VCC 穩定后（至少 500 ms）再發送指令。建議在 VCC 上升到穩定值后，通過發送一個簡單的讀取命令來確認設備已準備好。

3. 寫入操作

    字節寫入：發送設備地址（寫模式）、目標地址和要寫入的數據字節。設備會在接收到數據后自動執行寫入操作，并在完成后進入待機模式。

    頁面寫入：發送設備地址（寫模式）、目標地址和最多 32 個數據字節。設備會自動將數據寫入連續的頁面地址，直到接收到 STOP 條件。

4. 讀取操作

    當前地址讀取：發送設備地址（讀模式），設備會從當前地址開始讀取數據。

    順序讀取：發送設備地址（讀模式），設備會從當前地址開始連續讀取數據，直到主控制器發送 STOP 條件。

    隨機讀取：通過“虛擬寫”操作設置目標地址，然后執行當前地址讀取。

5. 注意事項

    寫入延遲：寫入操作完成后，設備會進入一個最長 5 ms 的自定時寫入周期，在此期間設備不會響應任何指令。

    地址溢出：在頁面寫入時，如果超出頁面邊界，地址會自動回繞到頁面起始地址，可能導致數據覆蓋。

    電源穩定性：在寫入操作期間，確保 VCC 電壓穩定，避免因電源波動導致寫入失敗或數據損壞。

典型應用場景

1. 嵌入式系統配置存儲

FT24C64A-ESR 可用于存儲嵌入式系統的啟動參數、設備配置信息和校準數據。其低功耗和高可靠性使其成為理想的非易失性存儲解決方案。

2. 物聯網設備數據記錄

在物聯網設備中，F(xiàn)T24C64A-ESR 可用于記錄傳感器數據、設備狀態和歷史事件。其支持的頁面寫入功能可以顯著提高數據記錄效率。

3. 消費電子設備

FT24C64A-ESR 可用于存儲消費電子設備的用戶設置、固件版本信息和系統參數。其小尺寸封裝和低功耗特性使其適合于緊湊型設備。

總結

FT24C64A-ESR 作為一款高性能的 64K 位雙線串行 EEPROM，憑借其靈活的接口設計、低功耗特性和高可靠性，適用于多種應用場景。通過本文提供的技術規格解析和應用指南，工程師可以快速上手并優化設計，確保在實際應用中充分發揮其性能優勢。
